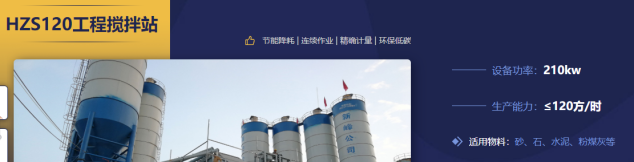

HZS120工程攪拌站 / 簡介

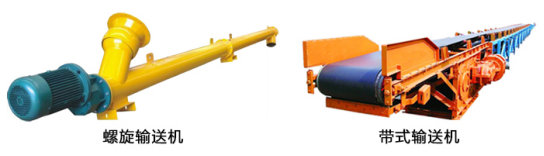

HZS120混凝土攪拌站，整套設備包括雙臥強制式軸攪拌機、配料機、水泥倉和螺旋輸送機，膠帶輸送機，微機控制室。采用JS2000雙臥軸強制式攪 拌機，屬強制、高效型設備，可生產塑性、干硬性混凝土等多種混凝土，生產效率高，攪拌時間短，而且外形美觀，廣泛用于大、中型建筑施工、道路橋梁以及生產 混凝土制品的預制廠中，是生產商品混凝土的理想設備。 該套混凝土攪拌站預計生產率為120m3/h,攪拌主機功率為74KW，攪拌機公稱容量為2000L，配料機的倉格數為4格，配料能力3200L，3×100t，粉料倉容量水泥稱量范圍及精度(0～1200)±1%kg，外加劑稱量范圍及精度(0～50)±1%kg，骨料稱量精度為±2%，卸料高度為3.8米，裝機總功率為179.5KW，以便滿足生產需求。

?

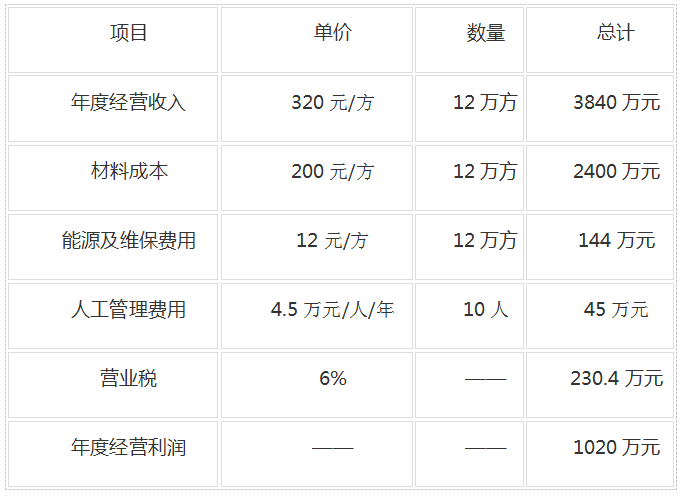

HZS120混凝土攪拌設備利潤

時產120方混凝土攪拌站成套設備具有良好的投資收益性，年產混凝土約24萬方（每天工作8個小時，一年按300天工作日），按年銷量12萬方計算，約可獲利1020萬元/年，詳細投資方案請咨詢新峰專業投資顧問。

HZS120工程攪拌站 / 圖片實拍?

攪拌系統????Mixing system

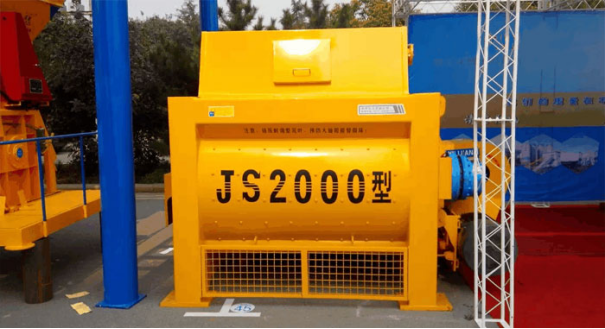

●120攪拌站的攪拌主機采用JS2000雙臥軸強制式攪拌機，攪拌能力強，攪拌勻質性好，生產效率高，使用性能可靠。

●對于干硬性、塑性及各種配比的混凝土均能達到良好的攪拌效果。攪拌機上蓋裝有噴水管、檢修門、觀察門及投料裝置。

●投料裝置包括水泥、粉煤灰、骨料投料口及入水裝置、為了加大水對主軸的沖擊力，在主機上蓋上安裝管道泵，確保主軸不粘料。

?

?

骨料配料及輸送部分????Aggregate proportioning and transportation

●骨料配料及輸送部分由骨料配料機、斜皮帶輸送機組成。

●其流程為：砂石料場—儲料倉—計量斗—水平皮帶機—傾斜到帶機。

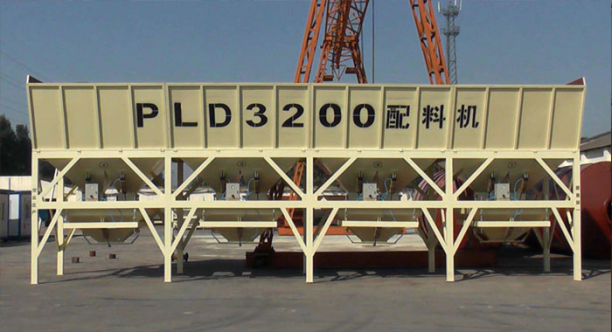

1.骨料配料機

●骨料配料機設有四個骨料倉，多可用于四種骨料的級配。

●骨料倉向稱量斗供料，由微機稱量控制儀控制對物料進行立稱量，可完成稱量設定、去皮、補差，輸出控制信號等功能。

?

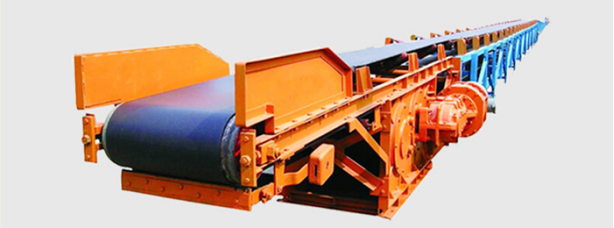

2.斜皮帶機

●斜皮帶機主要由輸送膠帶、傳動裝置、托滾、清掃裝置、機架及扶梯等組成。

●計量后的骨料由水平皮帶機送出后，由斜皮帶機送入中間儲存斗。

●斜皮帶輸送機兩側設有檢修通道，下方設有溜槽防止落料。

?

?

粉料儲存及輸送系統????Powder Storage and Transportation System

●粉料儲存及輸送系統由水泥倉、螺旋輸送機組成。

●其流程為：粉料筒倉—螺旋輸送機—粉料計量斗。

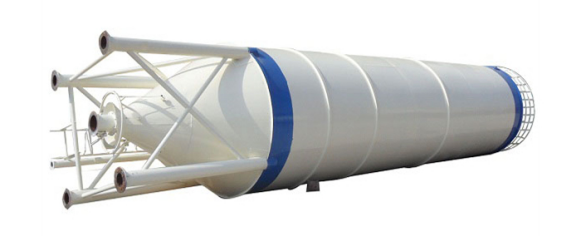

1.水泥倉

●水泥倉為鋼結構件，它由支架、筒體、翻板門、倉頂收塵器、破拱裝置、輸料管組成。

●粉料靠壓力空氣通過輸料管被送入筒倉，倉內產生的壓力氣體通過倉頂收塵器排放出去。

●各水泥倉中均設有上下料位指示器，可顯示料倉空滿狀態。

?

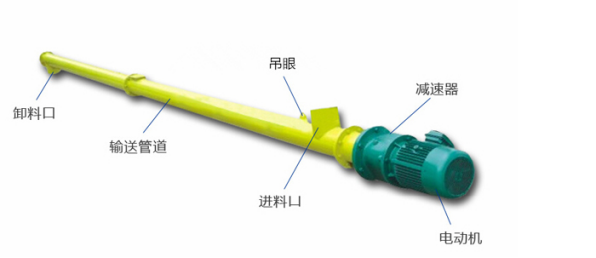

2.螺旋輸送機

●螺旋輸送機是將筒倉中的粉料送入到計量斗內計量的裝置.

●主要由動力傳動裝置、螺旋軸、管體、中間支承座、進出料管等組成，傳輸率高，密封性好，沒有粉塵污染，分節組裝，便于運輸。

?

?

計量系統????metering system

●120攪拌站計量系統分為三部分：

●砂石的稱量方式為立計量，秤的結構有皮帶秤和吊斗秤；

●水泥和其他粉料稱量方式為單計量，結構上一般為吊斗秤；

●攪拌用水和外加劑一般用流量計計量或用吊斗秤兩種方式計量。

?

?

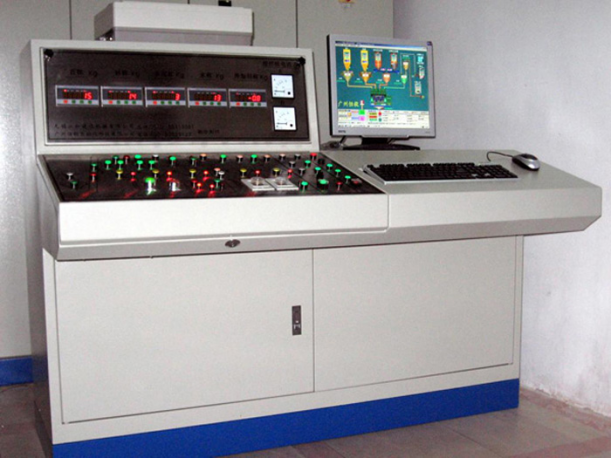

電氣控制系統????electric control system

●120攪拌站的控制室為立結構，墻壁用輕質保溫板包封，內部安放有電控操作系統，前面為大平面玻璃窗，視野開闊，光線明亮。

?

?

HZS120工程攪拌站 / 現場

?

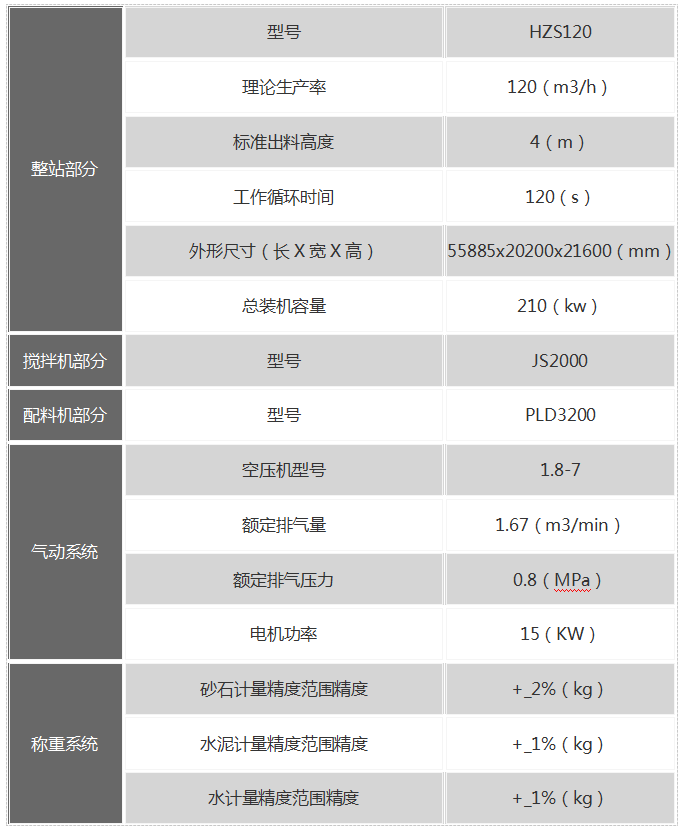

HZS120工程攪拌站 / 技術參數

?
